Magnetic Particle Testing (MT) Overview

Magnetic Particle Testing (MT) is a non-destructive testing (NDT) method used to detect surface and near-surface discontinuities in ferromagnetic materials. It is widely used in industries such as aerospace, automotive, construction, and manufacturing for quality assurance and defect detection.

Principle of MT

MT works by magnetizing a ferromagnetic material and applying magnetic particles (dry or wet). If there is a discontinuity (e.g., crack, void) on or near the surface, it will cause a leakage in the magnetic field. The magnetic particles accumulate at the leakage area, making the defect visible under proper lighting conditions.

Advantages of MT
        •        High sensitivity to surface and near-surface defects.
        •        Quick and cost-effective inspection process.
        •        Provides immediate visual indications of defects.
        •        Suitable for complex shapes and components.

Limitations of MT
        •        Limited to ferromagnetic materials (e.g., steel, iron, and nickel).
        •        Cannot detect subsurface defects deep within the material.
        •        Requires surface cleaning for accurate results.
        •        Magnetization may need to be removed after inspection.

Applications of MT
        •        Weld Inspection: Identifying surface cracks, lack of fusion, or other weld defects.
        •        Component Inspection: Examining shafts, gears, forgings, and castings for cracks or flaws.
        •        Pipeline Inspection: Detecting surface flaws in pipes and fittings.
        •        Maintenance and Repairs: Ensuring structural integrity in critical components of machinery or vehicles.

MT Techniques
        1.        Continuous Method: Magnetic particles are applied during the magnetization process.
        2.        Residual Method: Magnetic particles are applied after the material has been magnetized.
        3.        Wet Method: Uses liquid suspension containing magnetic particles for better visibility on smooth or polished surfaces.
        4.        Dry Method: Applies dry magnetic particles, suitable for rough surfaces and field inspections.

Types of Magnetization
        •        Direct Magnetization: Current is passed directly through the component to generate a magnetic field.

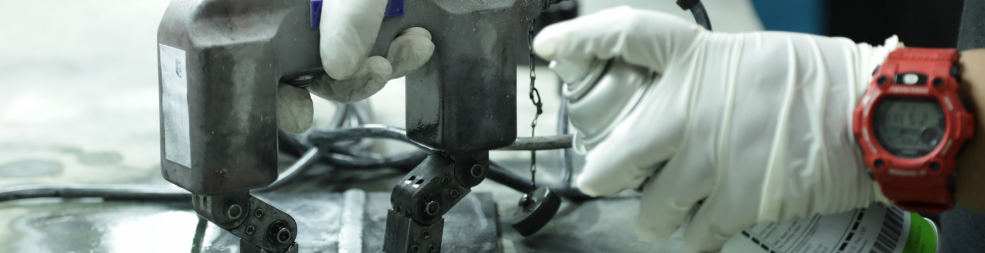

        •        Indirect Magnetization: An external magnetic field is applied using a yoke or coil.

Standards and Certification

MT is performed according to industry standards such as:
        •        ASTM E709: Standard guide for magnetic particle testing.
        •        ISO 9934: Magnetic particle testing standards.
        •        ASME Section V: NDT methods for boilers and pressure vessels.

Personnel performing MT are usually certified under programs like ASNT (Level I, II, III) or ISO 9712.

Key Points to Consider
        •        Proper magnetization and demagnetization techniques are critical to ensure reliable results.
        •        Fluorescent particles combined with UV light can enhance defect visibility.
        •        MT is highly effective for detecting fatigue cracks, grinding cracks, and quenching cracks in ferromagnetic components.

Magnetic Particle Testing is a reliable and widely used method for ensuring the safety and quality of ferromagnetic materials.
